不锈钢可以粉末冶金加工吗?
不锈钢可以粉末冶金加工吗?答案是可以的。粉末冶金不锈钢可制成零件。将在感应炉内熔炼成的不锈钢水由喷嘴漏孔流出,用高压水进行雾化,冷凝后得到不锈钢粉末。粉末经脱水、干燥、分级、退火等工序处理,水雾化不锈钢粉末的松装密度为2.5~3.2g/cm。在550~830MPa压力下压制成形。压坯在露点为-45~-50℃的氢气或分解氨气氛中烧结。也可采用真空烧结,烧结温度为1120~1150℃。当需要较好的力学性能和耐腐蚀性能时,要采用高达1315C的烧结温度。
1、304不锈钢粉末冶金
304不锈钢粉末冶金加工,具有良好的无磁、抗腐蚀性、综合性能非常好。
2、316不锈钢粉末冶金
可以添加Mo元素,让316不锈钢生产出来的粉末冶金产品耐腐蚀性、耐高温等性能有较大提升。

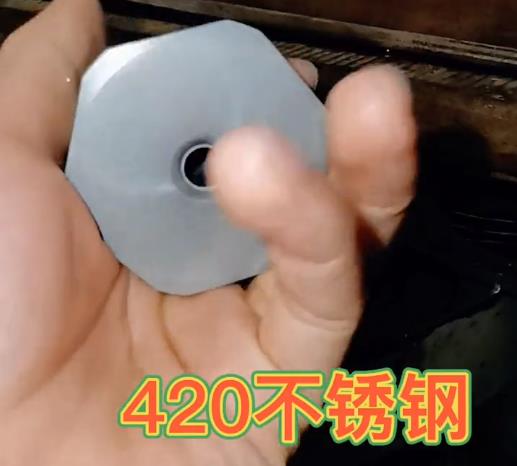

3、420不锈钢粉末冶金
420不锈钢具有弱磁性能,具有一定的耐磨性和抗腐蚀性,而且硬度很高。
以上三种就是常用的粉末冶金不锈钢材质,不锈钢材质用粉末冶金加工技术来做,能补充传统加工技术的缺点,可减少合金元素偏析,提高粉末冶金生产零件性能,少切削少机加工,节约原材料,降低生产成本。
粉末冶金不锈钢可制成钢材。将不锈钢水用高压氮气雾化成粉末,粉末颗粒呈球状,松装密度约4.8g/cm,粉末氧含量小于100×10。也可用旋转电极制粉法生产球状不锈钢粉末,氧含量为(40~70)×10。将这些不锈钢粉末装入包套内,抽真空密封后,在5kPa压力下冷等静压制,继而在1050℃、2kPa压力下热等静压致密化成材。也可将冷等静压坯在1200℃温度下热挤压成致密棒、管材。与普通的铸锻不锈钢材比较,粉末治金不锈钢材的镍、铬和钼元素的偏析小,晶粒度细小得多,硫化物夹杂细小并均匀分布。所以改善了力学性能和耐腐蚀性能。
粉末冶金不锈钢的牌号主要有1Crl3、2crl3、1Crl7Mo、00Cr18Nil0、00Cr17Nil4M02、OCrl7N14Cu4Nb等。在海上作业的恶劣环境下,为提高耐腐蚀性和强度,采用高钼、高镍、含氮、含锰的特殊不锈钢。但是,这种钢的热加工性差,焊接时易形成热裂纹。为克服这些缺点,采用粉末冶金热等静压或热挤工艺直接制得各向同性、无偏析的粉末冶金不锈钢法兰盘、钢管和其他零件。
感觉小编写得不错,给小编点个赞吧!
点赞最近更新
-
三种粉末冶金齿轮零件成型技术:动磁压制技术、放电等离子烧结技术、爆炸压制技术
时间:12-21 阅读:580次
-
铁基复合材料的粉末冶金制备法
时间:09-09 阅读:1857次
-
粉末冶金技术如何提高铁基材料性能
时间:09-09 阅读:1300次
-
广东粉末冶金制品生产厂家(齿轮、轴承、定制结构件)
时间:09-09 阅读:1068次
-
粉末冶金齿轮成型后表面有毛刺怎么办?
时间:09-09 阅读:1186次
-
铁基粉末冶金产品优缺点及产品介绍
时间:09-09 阅读:1539次
-
影响粉末冶金制品价格评估的因素
时间:04-20 阅读:3196次
-
粉末冶金加工制造流程
时间:03-24 阅读:3091次
栏目
热门阅读
-
粉末冶金精度高吗?精度可以达到多少?
时间:07-04 阅读:9537次
-
粉末冶金强度多少?强度不足原因是什么?
时间:09-23 阅读:6891次
-
粉末冶金与翻砂铸造的优劣对比
时间:08-25 阅读:6374次
-
粉末冶金与压铸的的优劣对比
时间:08-25 阅读:6002次
-
粉末冶金与切削加工的优劣对比
时间:11-16 阅读:5783次
-
粉末冶金究竟是什么?其特点以及工艺流程怎么样?立马为你分享
时间:02-24 阅读:5198次
-
粉末冶金强度怎么?为什么还被广泛应用?
时间:10-29 阅读:5102次
-
粉末冶金工艺优缺点分析,一文读懂
时间:07-08 阅读:4985次
-
干货:粉末冶金制品的13种成型技术
时间:12-16 阅读:3466次
-
粉末冶金与冲裁成型的优劣对比
时间:11-16 阅读:3211次
