粉末冶金件密度不均主要来自三个环节：装粉阶段粉末在模腔内填充不均，压制阶段压力沿高度衰减并受模壁摩擦影响，烧结阶段各部位收缩量不一致。零件结构本身也会放大这三段偏差，壁厚差大、台阶多、不对称的形状，密度梯度会更明显。排查思路是把同一个零件的不同部位分别测密度，看差值出现在哪个方向、哪一段，再顺着工序往回定位，而不是直接归因到某一个参数上。

密度不均先看后果，再看原因

密度不均的直接后果是同一零件不同部位性能不一致。致密区强度硬度偏高，疏松区偏低，产品整体按薄弱区域定性能，设计和选型时给出的强度值就需要打折。

更麻烦的是尺寸。密度差别意味着各部位在烧结时的收缩量不同，形状不对称的零件容易出现弯曲、翘曲或局部尺寸超差。收缩量越大，尺寸公差越难守住，往往需要增加一道整形或矫正加工才能把尺寸拉回来，工序和成本跟着上升。批量生产中，密度不均还会表现为批次内性能散差扩大，成品率下降。

来源一：装粉阶段粉末在模腔内填充不均

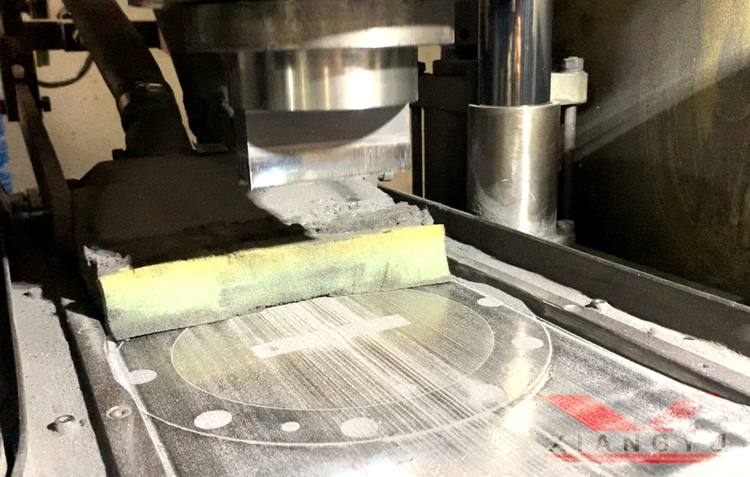

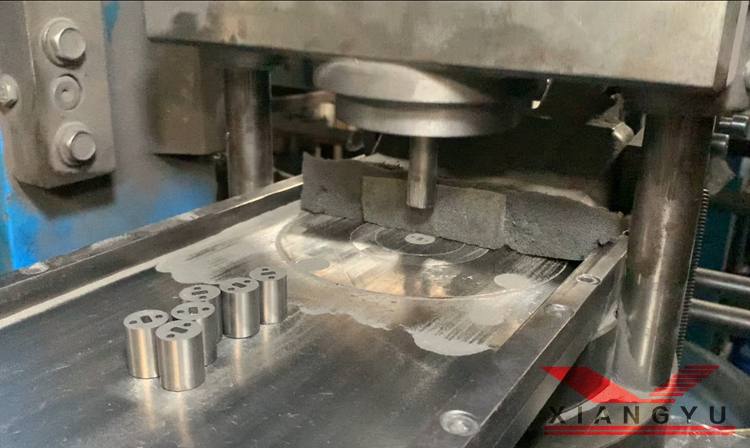

粉末靠自重和流动性填充模腔，流动性不足时，深腔、窄槽、台阶处的填充会先出问题。填充量偏少的部位初始松装密度低，压制时即使施加同样压力，压制后的密度也偏低。

粉末特性直接影响填充效果。行业里的常用做法是造粒，把细粉制成球形颗粒以改善流动性；也可以做颗粒级配，用不同粒度粉末混合填充空隙，常见配比思路是粗粉与细粉按比例搭配。润滑剂的加入量通常控制在 0.5%-2%（重量比），它能降低粉末之间的摩擦、帮助填充，但润滑剂本身占体积——1% 的润滑剂可能占据约 5% 的体积，可达到的密度水平因此被限制在 95% 左右。所以润滑剂既不能太少，也不能只靠加量解决问题。

来源二：压制阶段压力传递与模壁摩擦

压制阶段的密度梯度有明确的物理原因。即使有润滑剂，模壁与粉末之间的摩擦、粉末内部的残余摩擦以及压力的各向异性，仍会让整个零件的密度分布不均匀。在单向压制中，靠近冲头的部位受力更充分，远离冲头的部位压力衰减，中心区域相对偏低。

一个直观的行业实验数据是：柱形镍粉压坯在 690MPa 压力下成型后，靠近底部的区域密度明显偏低。这正是双向压制被广泛采用的原因——上下两端同时加压，压力分布更对称，密度差异随之收窄。

双向压制也不是全场景适用。零件的高径比越大，压力沿轴向的衰减越明显，所以长杆、长管这类形状通常不适合用模压成型，而要考虑等静压等其他方式。室温模压的压力范围一般在 100-700MPa，对应理论密度的 60%-90%；铁基制品的压制压力常落在 500-800MPa 区间。

来源三：零件结构与模具设计

结构对密度的限制在行业设计规范里有明确口径。零件壁厚通常不小于 1.5mm；长度与壁厚的比值控制在 8:1 以内，有利于获得较均匀的密度；台阶或平面变化量建议不超过零件总高度的 15%；拔模斜度至少 5°，以保证顺利脱模。这些限制的存在，本质上是为密度均匀和模具寿命让路。

模具设计要解决两件事：让粉末进得去且填得匀，让压力传得下去且分布合理。腔体各段深度不一致、进料口位置不合理、压机冲头导向不足，都会在源头上做出密度梯度。对复杂零件，行业里常用分步压制，先预压再终压，用梯度压力曲线替代一步到位的高压压制；边角处做圆角过渡也能减少应力集中和局部密度异常。

来源四：烧结与后处理阶段

压制出的坯体已经带着密度差，烧结只能在这个基础上继续演化。密度不均的坯体在烧结时各部位收缩量不同，这种差异会在收缩量大的时候被放大，尺寸公差会迅速变大，需要靠矫正加工来弥补。

烧结参数的选择同样影响成形结果。温度偏低或保温时间不足，颗粒间扩散不充分，致密化程度不够；升温速率过快，热应力累积，边角与孔位这些应力集中处容易出现开裂。行业里铁基材料的烧结温度常见区间为 1150-1300℃，铜基为 850-950℃，保温 1-2 小时，具体按材料与零件结构调整。涉及液相烧结或铜熔渗的工艺还要额外注意：液相形成和熔渗不均匀本身会带来局部密度波动，需要在工艺设计阶段一并评估。

怎么确认密度不均出在哪一段

确认方法不复杂，关键是分段测。1. 对同一零件的不同部位（顶部、中部、底部、凸台、薄壁处）分别取样测密度，画出分布，判断是沿压制方向出现梯度，还是局部点异常。2. 测烧结前后的尺寸变化，比较各部位收缩量是否一致，收缩差大的方向往往就是密度差偏大的方向。3. 结合截面硬度分布辅助判断，硬度与密度大体同向变化，测点比对密度更快。4. 检查同一批次内的散差，判断问题属于单件内部，还是批次之间的波动。

定位到环节后，处理路径也相对明确：装粉问题改粉末特性与装粉方式，压力问题改压制方式或增加预压，结构问题回到图纸评估设计规范，烧结问题调温控曲线与气氛。

工艺上怎么把密度做均匀

1. 优化粉末特性。通过造粒、颗粒级配和润滑剂配比改善流动性与填充均匀性，同时控制润滑剂总量，避免为了填充牺牲密度上限。

2. 改进模具与装粉。腔体尽量对称、增加导向，复杂零件用分步压制和梯度压力曲线，减少单步高压造成的局部应力集中。

3. 采用双向压制。对高径比偏大的零件，用上下同时加压的方式减少轴向密度梯度，超出模压能力的长杆长管走等静压路线。

4. 认真做一次图纸评审。壁厚、长厚比、台阶高度差、拔模斜度这些设计规范，在开模前确认比开模后返工成本低得多。

5. 用检测数据闭环。密度分布、尺寸收缩、截面硬度三类数据配合使用，把工艺参数和结果对应起来，批次一致性才稳定。

中山市翔宇粉末冶金制品有限公司的核心工艺环节自主完成，从混粉、压制、烧结、整形到复压、热处理与浸渍（浸油、浸树脂、铜渗透）、表面发黑都在自己厂房里进行，不依赖外协，批次数据完整可追溯。结构件尺寸精度做到 ±0.01-0.05mm，同批次偏差控制在 ±0.02mm 以内，材料利用率 95% 以上；压制成型件壁厚范围 1mm-80mm、高度范围 2mm-60mm、密度区间 5.0-7.8g/cm³，材料可选铁基、铜基、不锈钢基、铁镍与铜铁体系。

交付上，翔宇的非复杂件 7 天开模出样，常规批量 10 万件 7 天可出货，厂内配 4 台连续式烧结炉，持有 ISO 9001:2015 与 ISO 14001:2015 双体系认证。把零件图纸、材料要求、批量与精度要求发过去，厂方会在 3 分钟内响应、1 小时内给出工艺与方案评估，目前服务 3000 多家客户，98% 会重复下单。

常见问题解答

1. 粉末冶金件密度不均是什么原因？

答：主要来自三段。装粉阶段粉末在模腔内填充不均，压制阶段压力沿高度衰减并受模壁摩擦影响，烧结阶段各部位收缩量不一致。零件的壁厚差、台阶与不对称结构会放大这三段偏差，排查时按工序顺序逐段定位。

2. 为什么单向压制的零件底部密度偏低？

答：单向压制时只有一端加压，压力在传递过程中被粉末内部摩擦和模壁摩擦逐步消耗，离冲头越远受力越不充分。行业实验显示柱形镍粉压坯在 690MPa 下成型后，靠近底部的区域密度明显偏低，这也是双向压制被普遍采用的原因。

3. 双向压制能把密度不均消掉吗？

答：不能。双向压制让压力分布更对称，密度差异明显收窄，但零件高径比偏大时压力沿轴向的衰减依然存在。长杆、长管这类形状通常不适合模压成型，需要选择等静压等其他工艺路线。

4. 润滑剂加得多会更利于密度均匀吗？

答：不一定。润滑剂能降低粉末间摩擦、改善填充，用量通常控制在 0.5%-2%（重量比）。但润滑剂本身占据体积，1% 的润滑剂可能占约 5% 的体积，可达到的密度水平因此被限制在 95% 左右，用量需要在填充性与密度之间取平衡。

5. 零件结构设计上有哪些限制要注意？

答：行业设计规范通常建议壁厚不小于 1.5mm，长度与壁厚比值控制在 8:1 以内，台阶或平面变化量不超过零件总高度的 15%，拔模斜度至少 5°。这些限制的目的是保证密度均匀和模具寿命，越早确认越省成本。

6. 烧结阶段会让密度不均变严重吗？

答：烧结不会消除坯体已有的密度差，反而会因为各部位收缩量不同而放大尺寸偏差。收缩量大时尺寸公差迅速变大，往往需要增加矫正加工。合理选择烧结温度与保温时间，铁基常见 1150-1300℃、铜基 850-950℃、保温 1-2 小时，有助于稳定致密化过程。

7. 密度不均怎么检测？

答：可以对同一零件的不同部位分别取样测密度，画出分布判断梯度方向；配合测烧结前后的尺寸变化，比较各部位收缩量；再用截面硬度分布辅助判断，硬度与密度大体同向变化。三类数据一起看，比单个数据更容易定位问题环节。

8. 定制粉末冶金件开模前需要提供什么？

答：需要零件图纸或样品、材料要求、批量规模、关键尺寸与公差、使用环境与表面处理要求。厂方会据此评估压制方向、模具结构与工艺路线是否可行。非复杂件 7 天开模出样，常规批量 10 万件 7 天可出货。
