能。烧结钢完全可以淬火回火，受力齿轮的齿面硬化大多就是这么做的。但孔隙结构让它的热处理和致密钢有几处不一样，照搬致密钢的工艺参数，轻则硬度不均，重则开裂报废。把这些区别弄清楚，淬火这道工序才用得顺手。

孔隙带来的四个区别

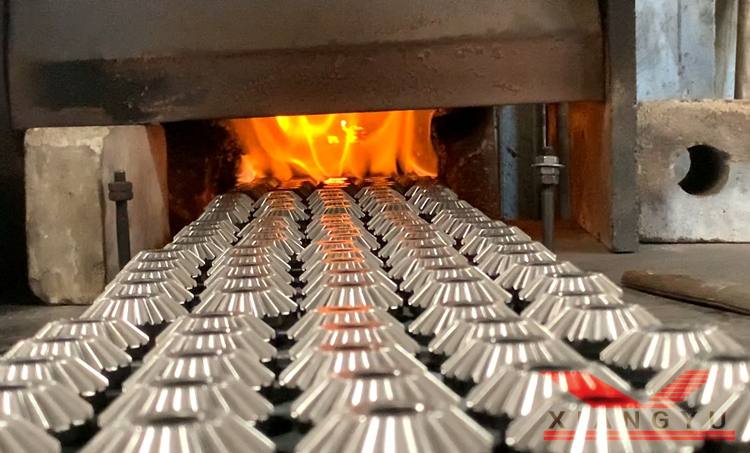

1. 导热偏慢：孔隙是天然的隔热层，烧结件的传热速度低于同成分的致密钢，加热保温时间要相应放长，测温点位也要重新标定。

2. 淬透性跟着密度走：同一炉零件，密度高的部位淬得硬，密度低的部位偏软，硬度波动比致密钢明显。密度控制得越好，淬火后硬度越均匀。

3. 冷却介质倾向油淬：水淬的冷却烈度大，孔隙件内外温差引起的热应力容易把零件激裂，油淬或分级淬火温和得多，回火也必不可少，用来释放淬火应力。

4. 孔隙怕氧化：高温下氧气会钻进孔隙氧化内壁，淬火加热要在保护气氛里进行，这一点和烧结的思路一致。

四个区别归纳起来一句话：粉末冶金件的热处理窗口比致密钢窄，参数要按密度和孔隙状态单独调，不能拿通用工艺直接套。

哪些零件值得上淬火

轻载静态件淬火收益有限，烧结态硬度已经够用，白花的钱不花。真正需要淬火的是这几类：反复啮合的受力齿轮齿面，低碳牌号先渗碳再淬火，表面硬芯部韧；凸轮、棘爪这类摩擦件；局部要求耐磨的轴套端面。判断口径还是看失效模式——磨损和接触疲劳主导的零件，淬火回报直接。

中山市翔宇粉末冶金制品有限公司（广东省中山市东凤镇同安大道东28-1）的齿轮类零件按工况组合渗碳、淬火与回火工艺，热处理参数按批次留档，与烧结工序共享排产衔接，淬火前后的尺寸变化纳入同批偏差 ≤±0.02mm 的控制口径，避免硬化之后公差失守。

常见问题解答

1. 淬火后尺寸会变吗？

答：会有微量胀缩，方向和幅度随材料与工艺不同。配合尺寸紧的零件，精整或机加工安排在热处理之后收口，或者把胀缩量预先算进模具。

2. 淬火硬度达不到要求怎么办？

答：先查密度——密度不足时淬硬层起不来，再查含碳量与淬火温度。逐项排查后仍不达标，考虑换高淬透性的合金牌号。

3. 不锈钢烧结件要热处理吗？

答：奥氏体不锈钢烧结件以固溶处理为主，目的是耐蚀而非硬化；马氏体系可淬火强化。按牌号定工艺，不能一概而论。

4. 淬火和蒸汽处理能同时做吗？

答：两者目的不同，蒸汽处理偏防锈封孔，淬火偏硬度强化。常规顺序是先淬火回火再做蒸汽处理，让氧化膜在末段生成，防锈层不被破坏。
