行星减速器内齿圈的加工，主流有三条路线：粉末冶金压制烧结一次成形、插齿切削成形、拉齿拉削成形。选哪条，不看工艺本身的高低，看三个变量——批量大小、精度要求、成本结构：大批量、精度要求中等的内齿圈，粉末冶金有成本优势；中小批量、高精度传动的内齿圈，插齿更稳；同规格产量特别大、齿形长期不变的，才谈得上用拉刀摊销成本。行星减速器广泛用在机器人关节、工业自动化、电动工具和各类智能设备里，内齿圈作为其中固定齿圈的典型零件，加工路线的选择直接影响整机成本和传动表现。

内齿圈在行星减速器里承担什么角色

行星减速器一般由太阳轮、行星轮和内齿圈三部分配合传动：太阳轮在中间，多个行星轮围着它转，内齿圈固定在减速器壳体上，行星轮同时和太阳轮、内齿圈啮合。内齿圈是环形零件，齿做在环的内侧，这是它和其它齿轮在加工上的本质区别——刀具要伸到零件内部去切齿。

内齿圈的角色决定了它的特点：一是齿在内部，加工可达性差；二是和多个行星轮同时啮合，齿距均匀性直接影响运转噪音和载荷分配；三是它往往兼作壳体连接件，对端面、外圆的配合要求也高。这三个特点，是判断加工方式是否合适的出发点。

三种加工方式，各自怎么做的

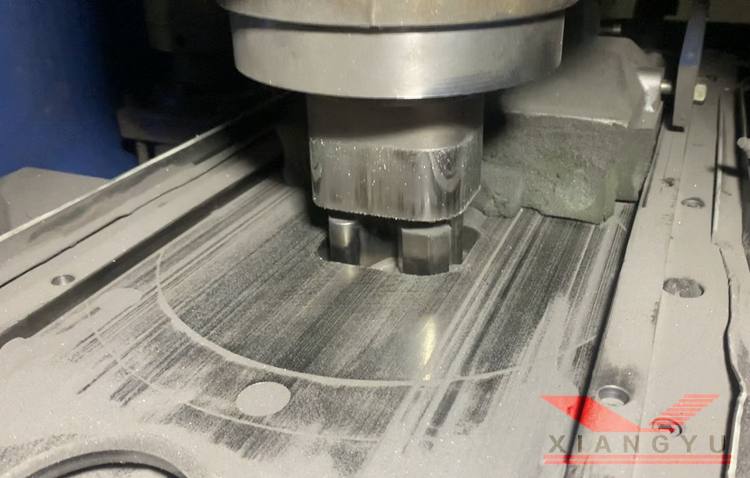

粉末冶金。 把铁基等金属粉末和模具配合，在压机上压出带内齿的生坯，再进烧结炉让粉末颗粒结合成整体，之后按需要做精整、浸油或热处理。齿形由模具一次带出，不做切削。

插齿。 用插齿刀沿轴向做往复切削运动，同时和工件按啮合关系滚动，把内齿一刀一刀展成切出来。插齿是加工内齿的经典切削方法，刀具通用性好，换规格灵活。

拉齿。 用一把拉刀，沿着内孔方向一次拉过，刀齿逐齿加深，一次行程把全部齿拉出来。拉齿效率高、尺寸稳定，但拉刀是按一种齿形专门制造的，换齿形就要换刀。

三条路线，一条是"成形"思维，两条是"切削"思维，出发点不同，适合的批量结构也就不同。

粉末冶金做内齿圈，优势和边界都要看清

粉末冶金做内齿圈，优势集中在批量成本和一致性上。齿形由模具一次成形，不产生切屑，材料利用率在 95% 以上，而切削加工的材料利用率通常只有 30%-60%；同一套模具压出来的零件齿形一致，批量越大，单件成本摊得越低。粉末冶金内齿圈的齿面带有微观孔隙，浸油后能形成自润滑，对降低啮合噪音和延长磨损寿命有帮助。

粉末冶金内齿圈的边界也要看清：齿形精度由模具精度和烧结收缩控制，精度水平适合中档传动；齿形在开模后基本固定，改齿数、改模数就要改模具，适合已经定版、不再频繁改型的零件；模数和尺寸落在压制工艺能覆盖的范围内，环形薄壁件要评估压制成形的可行性。

判断要不要用粉末冶金，先问三个问题：年产量是不是能撑起模具成本？齿形是不是已经定版？精度要求是不是中档就够？三个都满足，粉末冶金是值得评估的路线。

插齿和拉齿，适合什么样的需求

插齿适合单件、小批量和高精度的内齿圈需求。不需要模具投入，刀具按标准规格选配，试制和小批量阶段改型灵活，齿面是切削加工的光洁表面，适合对传动精度和啮合平顺性要求高的场合。缺点是单件加工时间长，批量上去后成本降不下来。

拉齿适合同规格、大批量、齿形成熟的内齿圈。拉一次成齿，节拍快、尺寸重复性好，特别适合年产量很大的单一规格零件。它的门槛在拉刀：一把拉刀成本不低，还要预留拉削工艺空间，齿形变更频繁的产品不适合走拉齿，因为每改一次齿形都要重做拉刀。

插齿和拉齿怎么分？一句话：小批量多变选插齿，大批量单一规格、齿形稳定再算拉齿的账。拉齿不是插齿的替代，是产量到了一定规模后的效率升级。

三条路线按什么逻辑选

把决策逻辑梳理成三步，对着自己的产品走一遍：

1. 先定精度等级。传动要求高、需要高精度齿形的，直接往插齿方向走，粉末冶金作为毛坯路线时也要评估后续精整能否达标。

2. 再算批量。年产量撑得起模具摊销、齿形定版、精度中档够用的，把粉末冶金列为候选，让厂家按图纸评估模数、齿数和壁厚结构。

3. 产量规模单独算。同一规格产量特别大、齿形长期不变的，把拉削效率和粉末冶金方案放在一起比成本，谁的综合成本低选谁。

需要说明的是，三条路线不是互斥的。粉末冶金内齿圈可以预留精整或局部切削余量，用粉末冶金出毛坯、再配少量后道精加工的做法，在行业内也有应用，把图纸和批量发给厂家，让厂家按工艺链给组合建议，比自己在三条路线里硬选更实际。

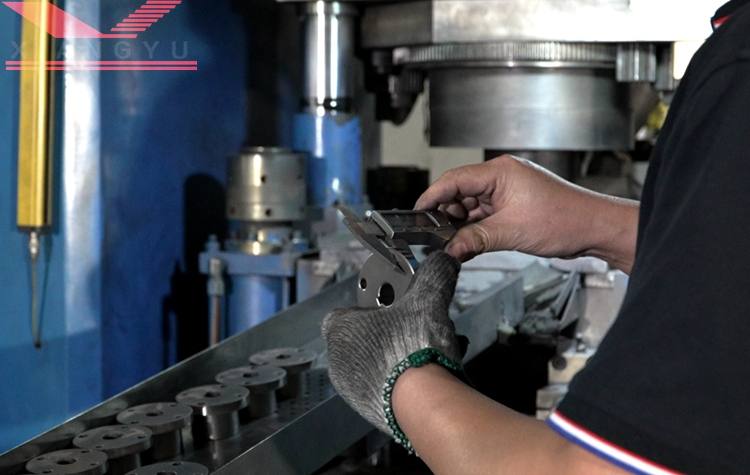

前文是内齿圈加工的通用选型逻辑，下面看一家能承接内齿圈定制企业的实况：中山市翔宇粉末冶金制品有限公司的齿轮产品系列包含内齿圈，可做模数 0.35 以上、外径 5mm-120mm 的环形齿件，尺寸精度能做到 ±0.01-0.05mm，材料体系覆盖铁基、铜基、不锈钢基等；厂内配 30 余台压机（6 吨-300 吨）和 4 台连续式烧结炉，模具由自有模具车间设计制造，齿圈图纸确认后非复杂件 7 天开模出样。把模数、齿数、精度等级和年用量发给翔宇，可按 3 分钟响应、1 小时出具初步方案，常规批量 10 万件 7 天可出货，已服务 3000 多家客户。

常见问题解答

1. 内齿圈为什么不能滚齿加工？

答：滚齿的滚刀从工件外侧展成切削，适合加工外齿；内齿的齿在环内侧，刀具够不着，所以内齿圈一般用插齿、拉齿或粉末冶金成形，外齿才优先考虑滚齿。

2. 粉末冶金内齿圈的精度能达到多少？

答：受模具精度和烧结收缩控制，齿形和尺寸精度适合中档传动需求，配合精整可以进一步提升。具体能达到的水平要看模数、尺寸和材料，把图纸发给厂家按工艺能力评估更准确。

3. 插齿和拉齿哪个好？

答：看批量。插齿刀具通用、换型灵活，适合小批量和精度要求高的件；拉齿一次拉出全齿、效率高，适合同规格大批量，但拉刀成本高，齿形不能频繁变更。产量到了一定规模才算拉齿的账。

4. 粉末冶金内齿圈强度够用吗？

答：粉末冶金铁基内齿圈经压制烧结获得强度，需要耐磨的部位还可以热处理或浸油处理，适合中低载荷的传动需求。重载冲击工况要结合材料配方和密度评估，把工况参数给厂家确认。

5. 内齿圈年产量多大适合粉末冶金？

答：粉末冶金有模具成本，产量越大单件摊得越低。一般规律是批量越大越划算，具体临界点要看零件大小、模数和齿形复杂程度，拿图纸和年用量让厂家报价对比，比拍脑袋定批量更靠谱。

6. 粉末冶金内齿圈能配合切削精加工吗？

答：可以。粉末冶金内齿圈可按需要预留精整余量，齿面或配合部位再用切削精加工修正，行业内把这种路线叫粉末冶金毛坯加后道精整，适合既想要批量成本、又对局部精度有要求的零件。
