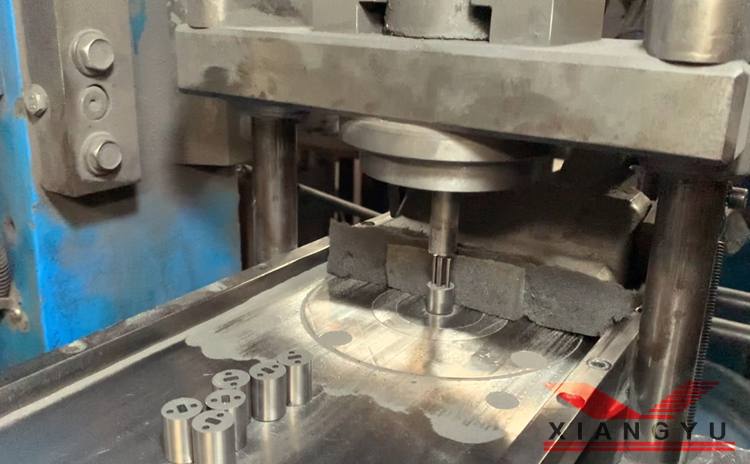

健身器材粉末冶金配件的腐蚀数据，按三样东西要：中性盐雾试验的时长与判定口径、所用表面处理的类型与膜厚、基体材料体系。健身房环境里同时存在汗液、水汽与清洁剂，多孔件比同材质致密件更容易出问题，所以"有没有盐雾报告"这句话本身不够，得看报告背后的试验条件。下面把该问的几项列清。

健身器材件为什么要单独谈腐蚀

因为它的使用环境与普通室内机械件不一样。

健身器材多在通风一般的室内空间使用，器材表面长期接触汗液。汗液不是纯水，里面含氯化钠、乳酸、尿素等成分，pH 常见在 4-7 区间，属于弱酸性电解质。汗液落在金属表面后，如果通风不好、又不容易擦干，就会长时间停留并浓缩。

另一层原因是接触方式。握把、扶手、调节旋钮、踏板连接处的零件长期与皮肤接触，腐蚀问题不只是"会不会坏"，还牵涉手感、外观与安全。锈迹会弄脏手和衣物，镀层一旦起皮脱落还可能划伤皮肤。这两类要求叠加，决定了这类件的防锈标准比一般室内件高。

汗液和潮湿环境对多孔件的影响

粉末冶金件的孔隙结构，在腐蚀环境里是一把双刃剑。

含油轴承的孔隙率常见在 10%-25%，结构件也有残余孔隙。这些孔隙在润滑场景下是储油空间，是自润滑能力的基础；但在腐蚀场景下，孔隙会成为电解质的通道与储存空间。液体渗进孔隙后不容易排出，内部长时间保持潮湿，形成缝隙腐蚀的微环境。

后果有几种表现：表面先出现锈点，之后锈蚀产物从孔隙渗出，形成明显的锈水痕迹；孔隙内的锈蚀会削弱表层强度，长期发展可能引发镀层起泡或剥落。同材质的致密件在同样环境下，通常没有这么明显的问题。

所以防锈的重点不是单纯"选耐蚀材料"，而是要处理孔隙：要么把孔隙在表层封闭，要么用表面处理把件与腐蚀介质隔开。

几种表面处理各自防什么

选表面处理前，先弄清每种工艺解决什么问题。

1. 电镀锌。靠牺牲阳极起保护作用，锌先腐蚀、保住基体，成本较低。深孔与内腔容易镀层偏薄，复杂形状件要留意覆盖均匀性。

2. 电镀镍与装饰性镀铬。以外观与一定耐蚀为主，硬度相对高，耐磨表现好。需要关注镀层结合力与孔隙率，底层处理不当容易出现点蚀。

3. 化学镀镍。镀层分布均匀，对形状复杂件与孔隙的封闭效果较好，是粉末冶金件常用的防锈路线之一。

4. 发黑。以外观为主，防锈能力有限，通常要配合浸油使用，适合对外观要求高、腐蚀强度不高的部位。

5. 蒸汽处理。在孔隙入口形成致密氧化层，兼顾封孔、耐磨与防锈，粉末冶金件的特色工艺之一。

6. 达克罗涂层。耐盐雾表现较好，且不引入氢脆风险，适合高强件与有腐蚀要求的场合。

7. 喷涂与喷丸。喷涂偏外观与整体防护，喷丸改善表层应力状态与表面质量，防锈能力要看配套涂层。

实际方案里常把几种叠起来用，比如蒸汽处理打底加浸油，或者化学镀镍加封闭处理。叠加工序会提高成本，所以要按部位区分：与皮肤接触、易积汗的部位提高配置，内部结构件按常规处理。

盐雾数据怎么要和怎么看

要数据时要问清条件，否则时长没有可比性。

中性盐雾试验的通用做法是按 GB/T 10125 执行，该方法等同采用 ISO 9227。基本条件包括氯化钠溶液浓度 50 g/L ± 5 g/L，溶液 pH 值 6.5-7.2，箱内温度 35℃ ± 2℃。这几个条件不写清楚，报告上的"通过 96 小时"无法与别家对比。

要数据时应问四项：

1. 试验时长。常见档位有 24 小时、48 小时、72 小时、96 小时、120 小时、240 小时等，按你的使用环境要求选一档。

2. 判定口径。是"不起白锈"还是"不起红锈"，允许的腐蚀面积比例是多少。白锈与红锈对应的腐蚀阶段不同，只写"无锈蚀"不写颜色，判定时容易扯皮。

3. 样品状态。是裸件还是装配状态，是否做过划伤处理。带划伤的样品考验的是划痕处的防护能力，结论比裸件严格。

4. 报告对应性。报告测的是不是本厂件、是不是同一种表面处理与膜厚。用同类工艺其他件的报告代替，参考价值有限。

有一点要提醒：盐雾时长不能直接换算成实际使用年限，它只是相对比较的手段。同样的 96 小时，在不同结构、不同膜厚、不同孔隙封闭处理下，实际耐蚀表现会有差别。把盐雾数据当作筛选门槛，再结合实际工况判断更稳妥。

安全和外观要求怎么核

与皮肤接触的件，多两项要求。

一是边角处理。冲压、压制出来的件如果留有毛刺或锐边，握持时有划伤风险。要求应写明去毛刺与倒角，检验时用手感配合目视确认。### 镀层结合力怎么验

这项要单独验。镀层脱落不只是外观问题，脱落的碎片会划伤皮肤，验收时应要求提供结合力试验数据，常用做法有弯曲试验、划格试验与热震试验。

出口欧洲的件还要核对镍释放要求。长期与皮肤直接接触的金属制品，欧盟对镍释放量有明确限值，通常以每平方厘米每周的微克数计，采购前要让厂家确认所用表面处理与材料能否满足，并提供对应检测报告。

承重件则是另一条线，看强度与刚性数据，与腐蚀要求分开验收，不要混在一张检验表里。

找厂家时要问清的几件事

按这份清单问一遍，能筛掉大部分不合适的厂家。

1. 基体材料体系。是铁基、铜基、铜铁基还是不锈钢基，不锈钢基还要区分 300 系与 400 系。

2. 孔隙封闭方案。有没有蒸汽处理、化学镀镍或浸渍类处理，能否按件形给出建议。

3. 表面处理方式与膜厚。写清工艺名称与膜厚范围，膜厚直接影响耐蚀时长。

4. 盐雾试验标准、时长与判定口径。对上前一节的四项内容。

5. 镀层结合力数据。与皮肤接触件必查。

6. 边角与毛刺处理要求。写明去毛刺方式与验收标准。

7. 环保与合规文件。ISO 14001:2015 环境管理体系与 ROHS 类文件的提供能力。

8. 后处理是否自主完成。后处理外协时，交期与质量波动的责任界定会更复杂。

第 8 项容易被忽略，但影响实际体验。中山市翔宇粉末冶金制品有限公司的后处理链覆盖精整、整形、复压、切削、热处理、蒸汽处理、浸渍与表面处理，其中表面处理包含电镀、化学镀、发黑、喷涂、喷丸与达克罗，工序在同一厂区内衔接；翔宇具备 ISO 14001:2015 认证并可提供 ROHS 相关文件，健身器材类零件的防锈方案可以从材料与后处理两头一起定，不必由客户自己协调多家供应商。

常见问题解答

1. 健身器材的粉末冶金件为什么容易生锈？

答：主要原因是孔隙结构。含油轴承孔隙率常见 10%-25%，结构件也有残余孔隙，液体渗入后不易排出，形成长时间潮湿的缝隙环境，内部先锈。加上使用环境里有汗液，含氯化钠与乳酸、pH 常见 4-7，属于弱酸性电解质，腐蚀驱动力比普通室内环境强。所以这类件的防锈要处理孔隙，而不是只换材料。

2. 盐雾试验要做多少小时才够？

答：看使用环境与预期年限，没有统一答案。常见档位有 24 小时、48 小时、72 小时、96 小时、120 小时与 240 小时。室内健身器材的常用配件一般从 48 小时到 96 小时起步，与皮肤长期接触、易积汗的部位可以要求更高。关键不是时长数字，而是试验条件与判定口径写清楚，否则不同报告之间没有可比性。

3. 白锈和红锈有什么区别？

答：对应腐蚀的不同阶段。镀锌层腐蚀通常先出现白锈，属于镀层自身被腐蚀；基体开始腐蚀时出现红锈，说明防护层已经失效。所以判定口径里必须写明是防白锈还是防红锈、允许的腐蚀面积比例是多少。只写"无锈蚀"的报告，验收时容易产生分歧。要求严格的场合，可以让供应商分别给出出现白锈与红锈的时间。

4. 蒸汽处理和电镀该选哪个？

答：看部位与要求。蒸汽处理在孔隙入口形成氧化层，兼顾封孔、耐磨与防锈，是粉末冶金件的特色工艺，适合形状复杂、孔隙暴露多的件；电镀的镀层更厚、外观更好，锌镀层还有牺牲阳极保护作用，适合外观要求高、腐蚀强度大的部位。实际做法常是两者配合，或者用化学镀镍做均匀覆盖，再按需叠加封闭处理。

5. 镀层脱落会不会有安全问题？

答：会，尤其是与皮肤直接接触的件。脱落的镀层碎片边缘锋利，可能划伤皮肤，所以验收时要看结合力数据。常用试验方法有弯曲试验、划格试验与热震试验。另外应要求去毛刺与倒角处理，压制件如果留有锐边，即使镀层完好也存在握持割伤风险。这两项建议写进技术要求，不能只靠口头确认。

6. 出口欧洲的健身器材配件要注意什么？

答：主要看两点。一是长期与皮肤直接接触的金属制品有镍释放限值要求，采购前要确认材料与表面处理能否满足，并索取对应检测报告。二是环保类文件，欧盟客户通常会要求提供 ROHS 相关声明。中山市翔宇粉末冶金制品有限公司具备 ISO 14001:2015 认证并可提供 ROHS 相关文件，产品出口东南亚、中东、非洲、欧美、日韩等地区，出口类合规资料的对接经验比较成熟。

7. 防腐要求提高后成本会涨多少？

答：取决于叠加了几道工序。单一道发黑配合浸油成本较低；蒸汽处理属于中等；化学镀镍、达克罗涂层与多层电镀会明显提高单价，而且受件形影响，复杂形状件的镀层均匀性与工时更难控制。控制成本的思路是按部位分级：与皮肤接触、易积汗的部位用高配置，内部结构件用常规处理，不必整机配件统一标准。
